Fil-ħajja ta 'kuljum, in-nies dejjem jaħsbu dwar kif ilestu l-kompiti b'mod effiċjenti u bi kwalità għolja. Ukoll għall-magna li timmarka l-immarkar, l-R&D tagħna dejjem tipprova tippromwovi l-veloċità tal-immarkar u l-kwalità tal-immarkar. Is-soluzzjoni Galvo hija l-aktar importanti għal dan, ir-ras tal-iskannjar tal-galvo tas-serje S ta 'SOING tkun għażla kbira.

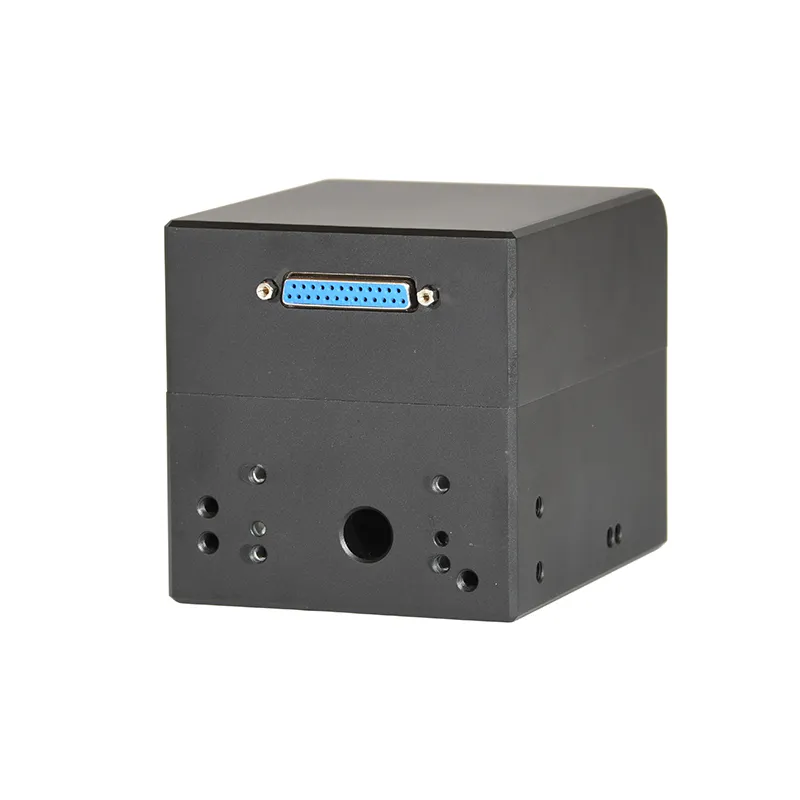

Ir-ras tal-iskannjar tas-serje SOING S hija ddisinjata apposta għal applikazzjonijiet ta 'mmarkar fuq il-fly. Lt tagħti dinamika eċċellenti u veloċità għolja superjuri f'daqs minimu kompatt.
B'fehim sħiħ tar-rekwiżiti ta 'applikazzjonijiet ta' veloċità għolja, SOLNG jiddisinja s-sewwieq tat-tip C biex jaħdem mal-galvanometri mini. Is-serje S tista 'ras twassal 1350 karattru/sek.
Vantaġġ
1. Ottimizzat għall-immarkar on-the-fly 1350 karattru/s veloċità tal-kitba (għoli, FL=160mm)
2. Waterproof u prova tat-trab għal kundizzjonijiet industrijali
3. XY2-100 interface standard
4. Konnettur lDC Top-Cap u Back-Cable disponibbli
Applikazzjoni
L-iskaner Galvo huwa komponent integrali użat fuq magni tal-immarkar bil-lejżer biex jippermetti skanjar u mmarkar ta 'preċiżjoni fuq materjali li jvarjaw. Ir-ras tal-iskannjar hija ddisinjata biex tagħti skannjar bil-lejżer malajr u preċiż ħafna ta 'wavelengths varji fuq uċuħ differenti. B'kapaċitajiet ta 'skannjar qawwija, l-iskaners tal-galvo joffru effiċjenza u produttività mtejba fil-proċess tal-immarkar bil-lejżer, li jagħmluhom ideali għal firxa wiesgħa ta' applikazzjonijiet.
L-iskaners Galvo huma magħrufa għall-veloċità, l-eżattezza u l-versatilità tal-iskannjar veloċi tagħhom. Jistgħu jiskennjaw b'veloċitajiet inkredibbli, u jiżguraw li l-immarkar bil-lejżer jitlesta malajr u b'mod effiċjenti. Barra minn hekk, għandhom is-sensittività meħtieġa meħtieġa biex iwasslu l-immarkar ta 'preċiżjoni, partikolarment fuq uċuħ kumplessi jew disinji kkomplikati.
Wieħed mill-vantaġġi ewlenin tal-iskaners galvo huwa l-kompatibilità tagħhom ma 'firxa wiesgħa ta' wavelengths.
Speċifikazzjoni
|
Mudell |
SPS85H |
SPS10H |
SPS14H |
|
Apertura tar-raġġ tad-dħul (mm) |
8.5 |
10 |
14 |
|
Angolu ta' Skanjar Tipiku (rad) |
±0.35 |
±0.35 |
±0.35 |
|
Żball ta' Traċċar (ms) |
0.12 |
0.15 |
0.22 |
|
1% Ta Skala Sħiħa |
0.2 |
0.3 |
0.35 |
|
10% Ta Skala Sħiħa |
0.7 |
0.8 |
0.85 |
|
Ripetibbiltà (μrad) |
4 |
4 |
4 |
|
Drift fit-tul Aktar minn 8 sigħat (mrad)¹ |
＜0.3 |
＜0.3 |
＜0.3 |
|
Veloċità tal-immarkar (mm/s)² |
8000 |
7000 |
6000 |
|
Veloċità tal-Pożizzjonament (m/s) |
20 |
20 |
15 |
|
Veloċità tal-Kitba (cps)² |
1350 |
1200 |
1000 |
|
Rekwiżiti ta' Enerġija |
± 15VDC/3A |
± 15VDC/3A |
± 15VDC/3A |
|
Interface Diġitali |
XY2-100 |
XY2-100 |
XY2-100 |
|
Piż (Kg) |
0.7 |
1.2 |
2.4 |
|
Dimensjoni (L x W x H mm³) |
110x88x83 |
113x88x85 |
133.5x103.5x107.5 |
